Navigieren in der Datenbank

Die Darstellung der Datenhierarchie besteht, je nach Typ des aktiven Datenmoduls, aus insgesamt bis zu 6 Ebenen.
  Das Projekt
Innerhalb eines Projektes verwaltet der Diagnostiker für Sie mehrere Anlagen.
  Die Anlage
Innerhalb einer Anlage fasst der Diagnostiker mehrere Maschinenstränge zusammen. Auf Anlagenebene müssen Sie keine diagnoserelevanten Informationen konfigurieren.
  Der Strang
In einem Strang können ein oder mehrere Maschinen zusammengefasst werden. Auf Strangebene müssen Sie ebenfalls nichts konfigurieren.
  Die Maschine
Eine Maschine kann beliebig viele Messpunkte besitzen. Auf Maschinenebene müssen Sie die meisten Diagnose- parameter konfigurieren, die der Diagnostiker für seine Arbeit benötigt.
[ siehe ‚Konfiguration der Maschinen’ ]
  Der Punkt
Innerhalb des Punktes verwaltet der Diagnostiker sämtlich Messergebnisse. Normalerweise zeigt er allerdings nur das aktuellste Messergebnis an. Möchten Sie alle Mess- ergebnisse eines Punktes sehen, dann klicken Sie bitte mit der rechten Maustaste auf den Punkt Eintrag. Es öffnet sich ein Kontext-Menü, in dem Sie den Eintrag Schwingungsmessungen laden’ anklicken können.
Auf Punktebene müssen Sie nur in Ausnahmefällen diagnosespezifische Parameter konfigurieren.
  Der Messwert
Auf Messwert-Ebene zeigt Ihnen der Diagnostiker nach Durch- führung der Diagnose die Diagnoseergebnisse an.
[ siehe ‚Diagnoseergebnisse’ ]

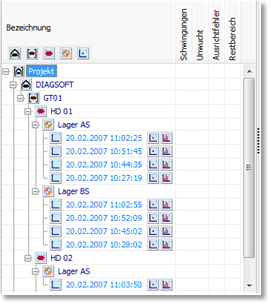

Damit Sie sich besser vorstellen können wie all diese Elemente zusammengehören, betrachten Sie bitte das nun folgende Bild.


Oberhalb der Baumdarstellung finden Sie in waagerechter Anordnung nochmals die Symbole für Anlage, Strang, Maschine, Punkt und Messwert. Klicken Sie auf eines dieser Symbole, öffnet sich der komplette Baum bis zu dieser Ebene. Dies ist sehr hilfreich, wenn Sie z.B. einmal eine komplette Liste all Ihrer Maschinen sehen wollen. Innerhalb des Baums können Sie sich durch Klicken mit der Maus oder Drücken der Pfeiltasten von Element zu Element bewegen.

Tipp: Drücken Sie zusätzlich zu den Pfeiltasten die STRG Taste (Steuerung), springen Sie im Baum zum nächsten Element des gleichen Types, also z.B. von Maschine zu Maschine, obwohl im Baum auch noch die Punkte der ersten Maschine eingeblendet sind.
